近年來，歐盟
在生活汙水處理上普遍強調可持續發展模式，對能夠節省和回收能源和資源的可持續汙水處理工藝的研發投入很多，柏林的Wassmannsdorf(瓦斯曼多夫)汙水處理廠就是其典型。
Wassmannsdorf (瓦斯曼多夫) 汙水處理廠是柏林地區第二大汙水處理廠，日處理量為21萬立方米，僅次柏林Ruheleben汙水處理廠。

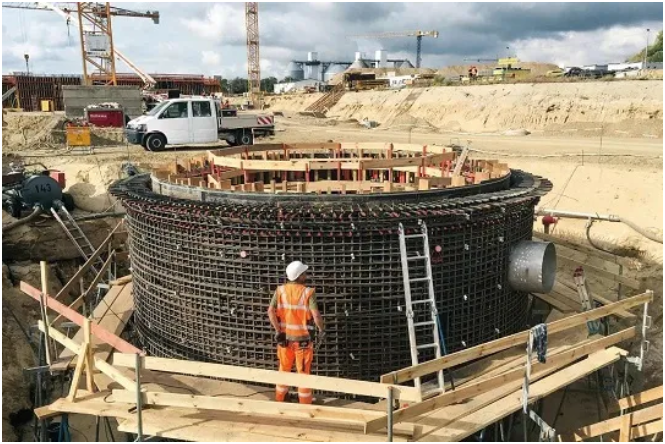

圖｜瓦斯曼多夫汙水廠擴建工程現場
該廠主要采用鳥糞石Magnesium- Ammonium- Phosphat (MAP) 沉降工藝實現磷的高效產品化回收。
接下來，我們會給大家詳細介紹這座汙水廠的處理流程。

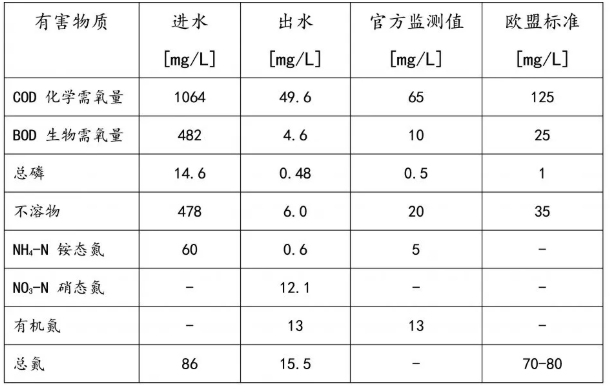

表 | 2016年Wassmansdorf汙水處理廠處理標準
1預處理
首先，周邊的生活汙水通過泵站運輸到該汙水處理廠，並經兩根直徑為1.8米的管道被輸送到較高位置的格柵進行機械預處理。大顆粒塑料、植物等被2cm的粗格柵過濾。之後汙水會進入細格柵，汙水中醫藥棉簽、頭發等小顆粒物質會進一步被8mm的細格柵過濾。
圖 | 汙水輸送管道
汙水中含有的直徑小於2mm固體顆粒沙子會在沉沙池中進行沉降去除。在沉砂池中汙水的流速為30 cm/s，在這種速度下所有的沙子能在沉砂池中沉澱。沉砂池池底有推沙裝置，沙子被推入漏鬥口沉澱。沙子被泵打到洗沙器中清洗，洗淨的沙子能當做建築材料，用於垃圾填埋上層覆蓋沙使用。

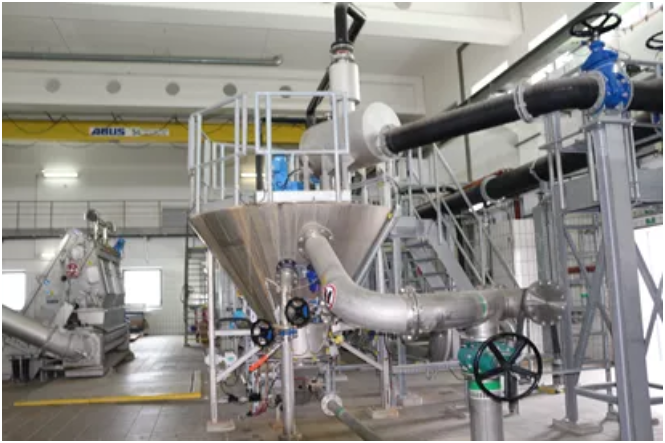

圖 | 細紗清洗設備
未經生化處理的汙水中包含了浮油和汙泥，這些都包含了大量的能量。汙水在預處理池能做到油汙分離。預處理池液麵上有刮油器，所有的浮油被收集後和汙泥混合進入發酵罐用於發酵製沼氣。
圖 | 預處理池
2生物處理
A2O反應池分三個模塊：厭氧池、缺氧池和好氧池。汙水經長時間流動後溶解氧含量很低，在厭氧反應池中與淤泥混合。在這裏有機物被氨化，磷被遊離釋放。

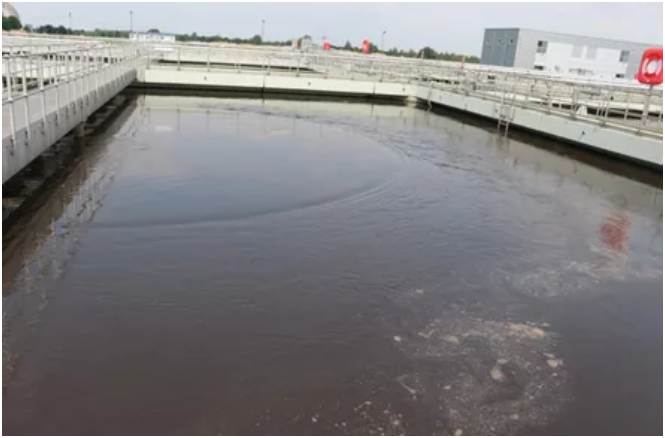

圖 | 厭氧池
隨後會進入缺氧池，好氧池中的汙水（含硝酸根）回流在該缺氧池中反硝化脫氮，由於缺氧池中含有大量的有機物，這也保證了反硝化能很好地進行。
圖 | 缺氧池
在好氧池中汙水經充分曝氣，汙水中的有機物濃度在有氧過程中能被更大
限度的降低。同時汙水中的磷能被大量轉移到淤泥中。為保證出水的磷含量達標，在好氧池末端投入絮凝劑祛除剩餘超標磷。
經A2O工藝處理過的汙水已經清澈透明，有很好的指標。汙水經沉澱池靜置後與淤泥分離。淤泥被收集到儲存塔用於發酵製沼氣，汙水達到排放標準進入河流。

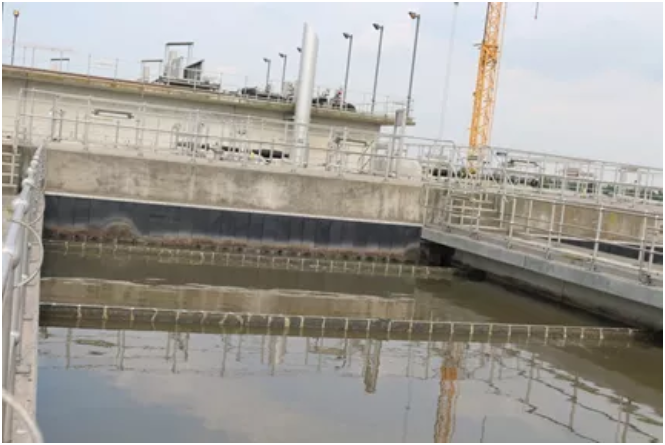

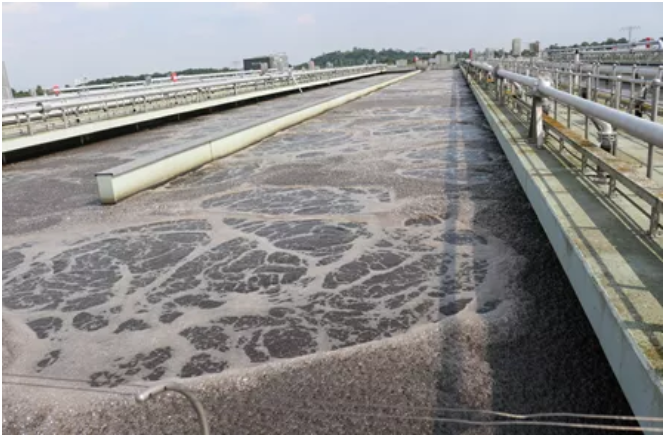

圖 | 曝氣池
3汙泥處理
該汙水處理廠年汙泥生成量為19,600噸。廠內有三台離心機用於剩餘汙泥脫水處理，五台離心機用於發酵汙泥的脫水。汙泥（生物質含量1.22%）添加絮凝劑後（0.73克/克生物質）離心脫水（能耗1.5千瓦時/立方米）最終達到生物質含量6.95%。離心過程中脫去的汙水被輸送到厭氧池循環處理，脫水後的淤泥被送入沼氣發酵池（運輸總耗能0.6千瓦時/立方米）。
汙泥采用高溫厭氧發酵，共有6個沼氣池，每個池8,000立方米。發酵後的汙泥目前脫水後拉載到其他地方進行焚燒，如單獨焚燒、水泥廠焚燒等。為滿足新的汙泥條例，目前在建設新的汙泥單獨焚燒，並從汙泥的焚燒灰燼中提取磷。
表格 | 進入發酵罐的混合汙泥數據

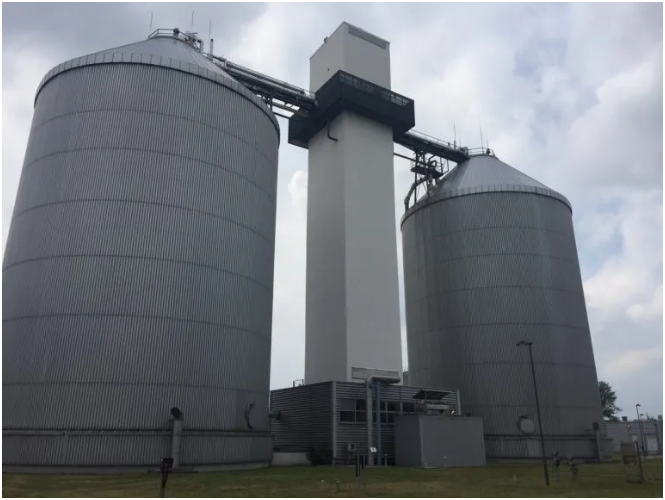

圖 | 汙泥發酵設備
根據汙水處理過程中產生汙泥的位置不同，其N,P等營養物質含量也不同。汙泥被分別儲存在FSV，ASV，MSV和ÜSV四個不同的儲泥罐中。汙泥裏的磷、氨經發酵過程迅速形成可溶性P和N。由於汙水中溶解了鈣、鎂離子，極易在發酵罐的輸送管中生成結晶堵塞管道，增大能耗影響流程。該汙水廠采用了新型的鳥糞石沉降工藝，通過曝氣使得汙水PH值升高，形成結晶的條件，再投入氯化鎂藥劑就可生成磷肥MgNH4PO4·6H2O鳥糞石。
鳥糞石(struvite)簡稱MAP，是一種白色晶體狀物質，在自然界中儲量極少，是一種高品位的磷礦石，可以作為良好的緩釋肥。在汙水處理廠中自然形成的MAP沉積容易引起管道堵塞現象。因此，回收MAP不僅可以獲取有價值的產品，還能有效降低回流液中的氮磷負荷，同時實現汙泥減量。
4鳥糞石工藝案例
除了該汙水廠，意大利、日本、英國、荷蘭、澳大利亞等許多
的汙水處理廠已有應用於生產的磷回收設備，多以含磷豐富的汙泥脫水上清液、厭氧汙泥消化液以及富磷廢水為磷源，鳥糞石、磷酸鈣等沉澱是目前廣泛采用的回收形式。
日本北九州Hiagari汙水處理廠安裝了一個中試流化床鳥糞石沉澱反應器處理汙泥脫水上清液，使用海水作為鎂源，大約70%的溶解性磷酸鹽以鳥糞石形式被回收。
意大利Triviso汙水處理廠，在汙泥脫水上清液線路上安裝了生產性鳥糞石結晶裝置，采用吹脫方法沉澱磷酸鹽，磷酸鹽能夠沉澱到回收顆粒上。
英國Slough汙水處理廠，安裝有MAP沉澱裝置，處理汙泥脫水上清液，該工藝於 2002年投產，可對進水可溶性磷酸鹽中的 80%進行回收，且產品中的重金屬含量較低。
最後，鳥糞石的生成還會受離子濃度及比例、pH值、反應時間、反應溫度和其他雜離子等因素的影響，通過控製離子濃度及比例、pH值等，我們也可以有效實現脫氮除磷及鳥糞石的回收。
